Dettagli del prodotto
Luogo di origine: Cina
Marca: Screate DALA
Numero di modello: TL-2025D
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: Negotiable
Imballaggi particolari: imballaggio standard, a seconda delle richieste del cliente
Tempi di consegna: 7 - 15 giorni lavorativi
Termini di pagamento: T/T, ecc.
Dati di misura: |
Diametro e ovalità, larghezza e larghezza, grumo e collo (solo per il filo rotondo) |
Applicazione: |
filo piatto, filo rotondo |
Misurazione: |
0.2~25 mm |
Ripetibilità: |
±0,1um |
Accuratezza: |
±2um |
Dimensione: |
296*270*54 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dati di misura: |
Diametro e ovalità, larghezza e larghezza, grumo e collo (solo per il filo rotondo) |
Applicazione: |
filo piatto, filo rotondo |
Misurazione: |
0.2~25 mm |
Ripetibilità: |
±0,1um |
Accuratezza: |
±2um |
Dimensione: |
296*270*54 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Quando l'oggetto viene catturato da un raggio laser passato attraverso la lente, una zona luminosa e scura si formerà sul CCD,la dimensione dell'oggetto sarà calcolata con precisione attraverso analisi e calcolo software.

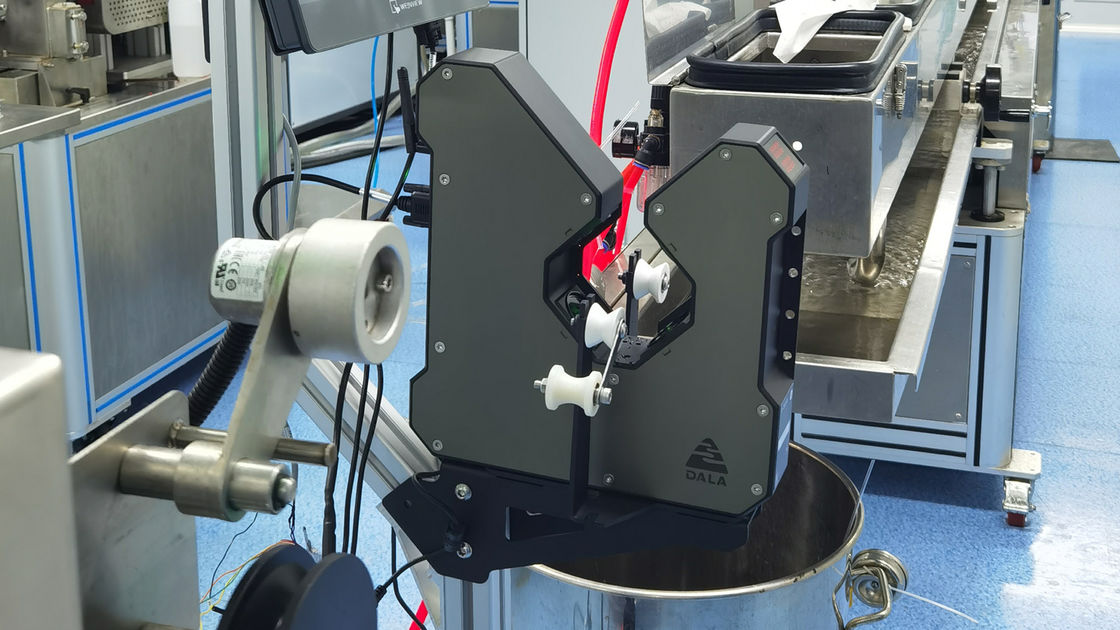

DALA TL-2025D può essere gestito tramite touch screen, computer e cellulare, come impostazione dei parametri, gestione dei dati di misurazione e così via, i clienti possono scegliere come loro richiesta di applicazione.
| Modello | TL-2025D | |
|---|---|---|
| Asse | 2 assi | |
| Dati di misura | Diametro e ovalità, larghezza e chiusura, grumo e collo | |
| Campo di applicazione | Filato rotondo, filo trasparente, filo piatto | |
| Frequenza di campionamento | 10KHz ((asse del segnale) | |
| Intervallo di misura | 0.2~25 mm | |
| Ripetibilità(1) | ± 0,1 μm | |
| Precisione di misura(2) | ± 2 μm | |
| Dimensioni | 296*270*54 mm | |
| Potenza di lavoro | 24V ± 10% 40VA | |
| Visualizzazione | LED | |
| Porta di comunicazione | Impostazione predefinita:WIFI,RS485 MODBUS RTU,CAN Opzione: PROFIBUS, PROFINET, EtherNet/IP Industrail bus e Industrial EtherNet, ecc. |
|
| Porta elettrica | Impostazione predefinita: uscita digitale (relè), ingresso digitale, porta di ingresso di impulso di codificatore di ingresso analogo. Opzione: controllo del feedback dell'IP(3) |
|
| Adattabilità ambientale |
Ambiente di lavoro |
0 ~ 50 °C |
| Ambiente di lavoro | 20~85%RH ((senza condensazione) | |
| Luminosità dell'ambiente di lavoro | Luminosità dell'ambiente di lavoro Luce a incandescenza, lampada fluorescente 3000lx o meno | |
| Resistenza alla vibrazione | 10~55Hz piena ampiezza 1,5 mm in direzione XYZ per 2 ore | |
| Resistenza agli urti | 10G/6ms | |
| Raccolta e analisi dei dati | Sistema software di misurazione DMS1000, display e sistema di controllo DS14 ZT | |
| Alarme di tolleranza superiore | Sostegno | |
| Modalità trasparente | Sostegno | |
| Di grado impermeabile | Protezione IP65 | |
Nota:
(1)Impostare il numero medio di volte su 1150 e misurare il valore ±2σ della barra standard rotonda di diametro 10 mm al centro della zona di misura;
(2) Per il diametro dell'oggetto di 10 mm, la precisione di misura è di ± 2 mm quando si muove nel centro di 8*8 mm;
(3) L'opzione di controllo del feedback PI deve essere ordinata al momento dell'ordine del dispositivo.
