Dettagli del prodotto
Luogo di origine: Cina
Marca: Screate DALA
Numero di modello: F4010-k
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: Negotiable
Imballaggi particolari: imballaggio standard, a seconda delle richieste del cliente
Tempi di consegna: 7 - 15 giorni lavorativi
Termini di pagamento: T/T, ecc.
Dati di misura: |
diametro e ovalità, nodulo e collo |
Applicazione: |
Cavi elettrici, fili d'acciaio, fili di rame smaltato, ecc. |
Misurazione: |
0.3~10 mm |
Ripetibilità: |
± 0,2 μm |
Frequenza: |
10KHz/asse |
Dimensione: |
275*242*60 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dati di misura: |
diametro e ovalità, nodulo e collo |
Applicazione: |
Cavi elettrici, fili d'acciaio, fili di rame smaltato, ecc. |
Misurazione: |
0.3~10 mm |
Ripetibilità: |
± 0,2 μm |
Frequenza: |
10KHz/asse |
Dimensione: |
275*242*60 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |

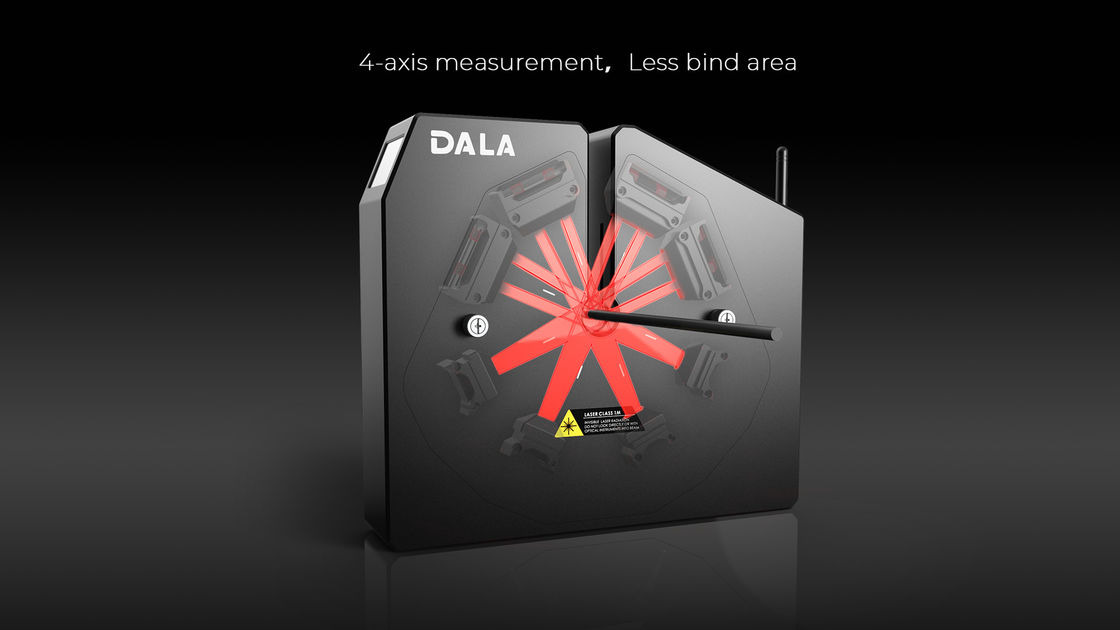

Con una ripetibilità di misurazione di ± 0,2um, F4010-k è versatile, applicabile a vari materiali come fili e cavi elettrici, filo d'acciaio, filo di rame smaltato, tubi medici, filamenti 3D,e così via..
Misurazione ad alta velocità su più assi, raccolta dei dati più completa ed accurata, elevata frequenza di campionamento di 10KHz/secondo/asse, soluzione di misurazione a 4 assi,che riflettono veramente le condizioni del filo e del tubo.
| Modello | F4010-K |
|---|---|
| Asse | 4 assi |
| Dati di misura | diametro e ovalità, nodulo e collo |
| Frequenza | 10KHz/asse |
| Intervallo di misura | 0.3~10 mm |
| Ripetibilità(1) | ± 0,2 μm |
| Accuratezza(2) |
accuratezza di diametro:±(0,001+0,01%*D) mm precisione dell'ovalità: < 0,5 mm: ± 0,004 mm ≥ 0,5 mm: ±2 ((0,001+0,01%*D) mm |
| Altezza minima del difetto | 0.01 mm |
| Min lunghezza del difetto(3) | 0.2 mm ((velocità del filo120 m/min) 0.8mm ((velocità del filo500m/min) |
| Dimensione | 275*242*60 mm |
| Fonte di potenza di funzionamento | 24V ± 10% 40VA |
| Temperatura di funzionamento | 5°C~50°C |
| Visualizzazione | Display a LED |
| Porto di comunicazione |
Standard:WIFI,RS485 MODBUS RTU,CAN |
| Porta elettrica | Standard: uscita digitale ((relè), ingresso digitale, ingresso analogo, porta di ingresso di impulso di codificatore Opzione:controllo del feedback dell'IP(4) |
| Raccolta e analisi dei dati | disponibile (opzione DS14 ZT sistema di visualizzazione e controllo,DMS1000) |
| Alarme di tolleranza superiore | Disponibile |
| Modalità trasparente | Disponibile |
Nota:
(1) impostazione di una finestra scorrevole a 100 ms, ripetibilità del diametro esterno di una canna rotonda di φ1 mm nell'area del centro di misura
(2) impostazione della finestra scorrevole a 100 ms, deviazione del diametro esterno di φ1 mm a base di canna rotonda nella zona di misura
(3) impostare il tempo medio di misurazione del difetto in 0 ms, la lunghezza minima del difetto che non può essere mancata nella zona misurabile
(4) Il controllo del feedback PI è facoltativo, ma deve essere ordinato al momento dell'ordine
