Dettagli del prodotto
Luogo di origine: Cina
Marca: Screate DALA
Certificazione: CE
Numero di modello: F2010-k
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: Negotiable
Imballaggi particolari: imballaggio standard, a seconda delle richieste del cliente
Tempi di consegna: 7 - 15 giorni lavorativi
Termini di pagamento: T/T, ecc.
Dati di misura: |
diametro e ovalità, nodulo e collo |
Applicazione: |
Cavi e fili elettrici, fili d'acciaio, fili di rame smaltato, filamenti 3D, ecc. |
Misurazione: |
0.2~10 mm |
Ripetibilità: |
± 0,1 μm |
Accuratezza: |
± 0,0005+0,01%*D) mm |
Dimensione: |
155*140*58 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dati di misura: |
diametro e ovalità, nodulo e collo |
Applicazione: |
Cavi e fili elettrici, fili d'acciaio, fili di rame smaltato, filamenti 3D, ecc. |
Misurazione: |
0.2~10 mm |
Ripetibilità: |
± 0,1 μm |
Accuratezza: |
± 0,0005+0,01%*D) mm |
Dimensione: |
155*140*58 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |

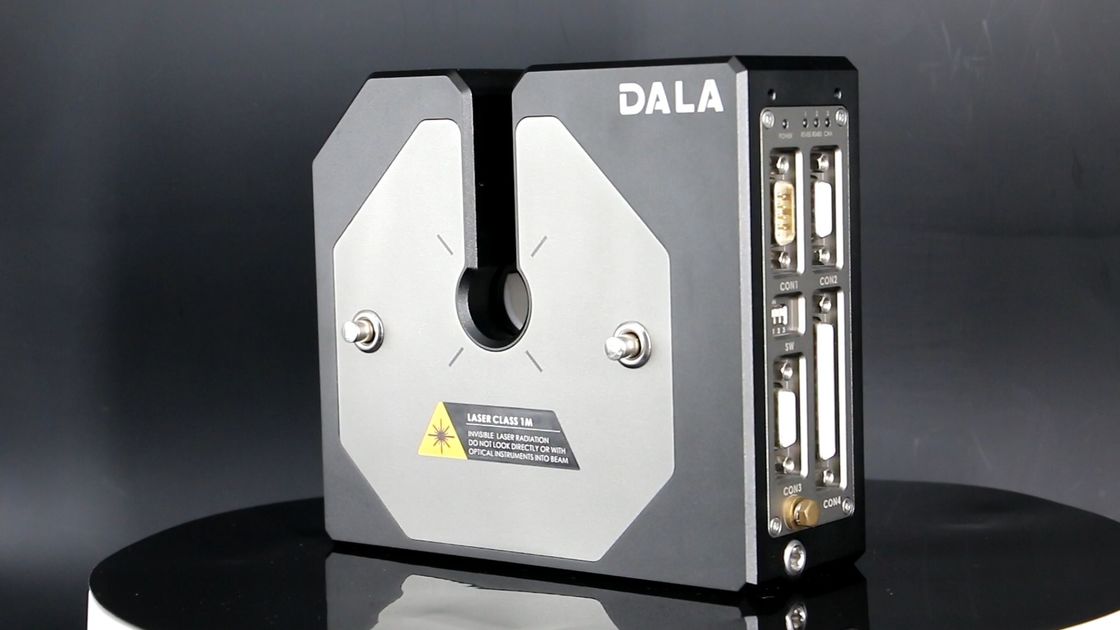

La serie F-K è un micrometro laser ottico ad alta velocità basato sul principio della diffrazione laser.
La misura è accurata anche su oggetti vibranti.
DALA F2010-K può essere gestito da computer, cellulare e touch screen, come impostazione dei parametri, gestione dei dati di misura,
e così via.
| Modello | F2010-K |
|---|---|
| Asse | 2 assi |
| Dati di misura | diametro e ovalità, nodulo e collo |
| Frequenza | 10KHz/asse |
| Intervallo di misura | 0.2~10 mm |
| Ripetibilità(1) | ± 0,1 μm |
| Accuratezza(2) | ± 0,0005+0,01%*D) mm |
| Altezza minima del difetto | 0.01 mm |
| Min lunghezza del difetto(3) | 0.2 mm ((velocità del filo120 m/min) 0.8mm ((velocità del filo500m/min) |
| Dimensione | 155*140*58 mm |
| Fonte di potenza di funzionamento | 24V ± 10% 40VA |
| Temperatura di funzionamento | 5°C~50°C |
| Visualizzazione | Display a LED |
| Porto di comunicazione |
Standard:WIFI,RS485 MODBUS RTU,CAN Opzione:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT,Controllo del feedback PI(4) |
| Raccolta e analisi dei dati | disponibile (opzione DS14 ZT sistema di visualizzazione e controllo,DMS1000) |
| Alarme di tolleranza superiore | Disponibile |
| Modalità trasparente | Disponibile |
Nota:
(1) impostazione di una finestra scorrevole a 100 ms, ripetibilità del diametro esterno di una canna rotonda di φ1 mm nell'area del centro di misura
(2) impostazione della finestra scorrevole a 100 ms, deviazione del diametro esterno di φ1 mm a base di canna rotonda nella zona di misura
(3) impostare il tempo medio di misurazione del difetto in 0 ms, la lunghezza minima del difetto che non può essere mancata nella zona misurabile
(4) Il controllo del feedback PI è facoltativo, ma deve essere ordinato al momento dell'ordine
