Dettagli del prodotto
Luogo di origine: Cina
Marca: Screate DALA
Numero di modello: F30-XY
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: Negotiable
Imballaggi particolari: imballaggio standard, a seconda delle richieste del cliente
Tempi di consegna: 7 - 15 giorni lavorativi
Termini di pagamento: T/T, ecc.
Dati di misura: |
diametro e ovalità |
Applicazione: |
Cavi e fili elettrici, fili e tubi di acciaio, tubi e tubi, ecc. |
Misurazione: |
0.5 ~ 30 mm |
Ripetibilità: |
± 0,2 μm |
Accuratezza: |
±(0,001+0,01%*D) mm |
Dimensione: |
280*245*58 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
Standard:WIFI、RS485 MODBUS RTU、CAN |
Dati di misura: |
diametro e ovalità |
Applicazione: |
Cavi e fili elettrici, fili e tubi di acciaio, tubi e tubi, ecc. |
Misurazione: |
0.5 ~ 30 mm |
Ripetibilità: |
± 0,2 μm |
Accuratezza: |
±(0,001+0,01%*D) mm |
Dimensione: |
280*245*58 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
Standard:WIFI、RS485 MODBUS RTU、CAN |

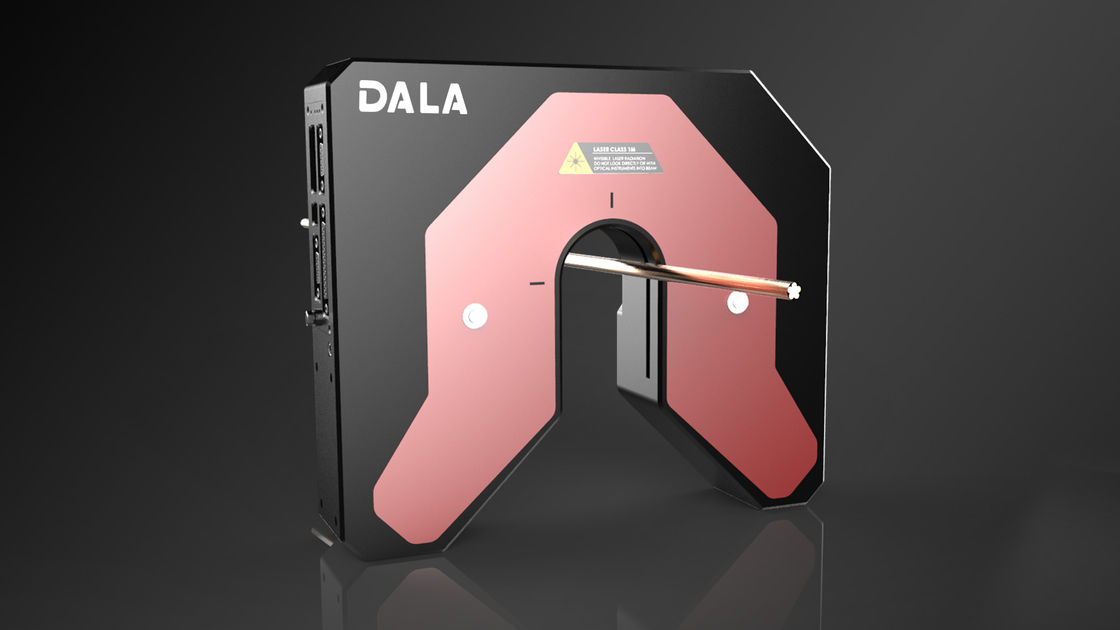

La serie F2030-K adotta il metodo di misura della diffrazione laser.
Non c'è motore all'interno, inoltre, le dimensioni intelligenti e la struttura semplice consentono un facile lavoro di manutenzione in una fase successiva. La ripetibilità della misurazione può raggiungere 土0.2um.
È applicabile al cavo elettrico di misura, al filo d'acciaio, al tubo in PVC, al tubo, ecc. oggetti trasparenti e non trasparenti.
Tempo di esposizione estremamente breve, in grado di catturare l'immagine dell'oggetto senza ombre sfocate, promettendo una misurazione accurata.
Screate DALA F30-XY può essere gestito da computer, cellulare e touch screen, come impostazione dei parametri, gestione dei dati di misura, e così via.
| Modello | F30-XY |
|---|---|
| Asse | 2 assi |
| Dati di misura | diametro e ovalità |
| Frequenza | 500 Hz/asse |
| Intervallo di misura | 0.5 ~ 30 mm |
| Ripetibilità(1) | ± 0,2 μm |
| Accuratezza(2) | ±(0,001+0,01%*D) mm |
| Dimensione | 280*245*58 mm |
| Fonte di potenza di funzionamento | 24V ± 10% 40VA |
| Temperatura di funzionamento | 5°C~50°C |
| Visualizzazione | Display a LED |
| Porto di comunicazione | Standard:RS485 MODBUS RTU,CAN |
| Porta elettrica | Standard: uscita digitale ((relè), ingresso digitale, ingresso analogo, porta di ingresso di impulso di codificatore Opzione: Controllo di feedback del PI, uscita analogica(3) |
| Raccolta e analisi dei dati | disponibile (opzione DS14 ZT sistema di visualizzazione e controllo,DMS1000) |
| Alarme di tolleranza superiore | Disponibile |
| Modalità trasparente | Disponibile |
Nota:
(1) impostazione di una finestra scorrevole a 100 ms, ripetibilità del diametro esterno di una canna rotonda di φ1 mm nell'area del centro di misura
(2) impostazione della finestra scorrevole a 100 ms, deviazione del diametro esterno di φ1 mm a base di canna rotonda nella zona di misura
(3) Il controllo del feedback del PI è facoltativo, ma deve essere ordinato al momento dell'ordine
