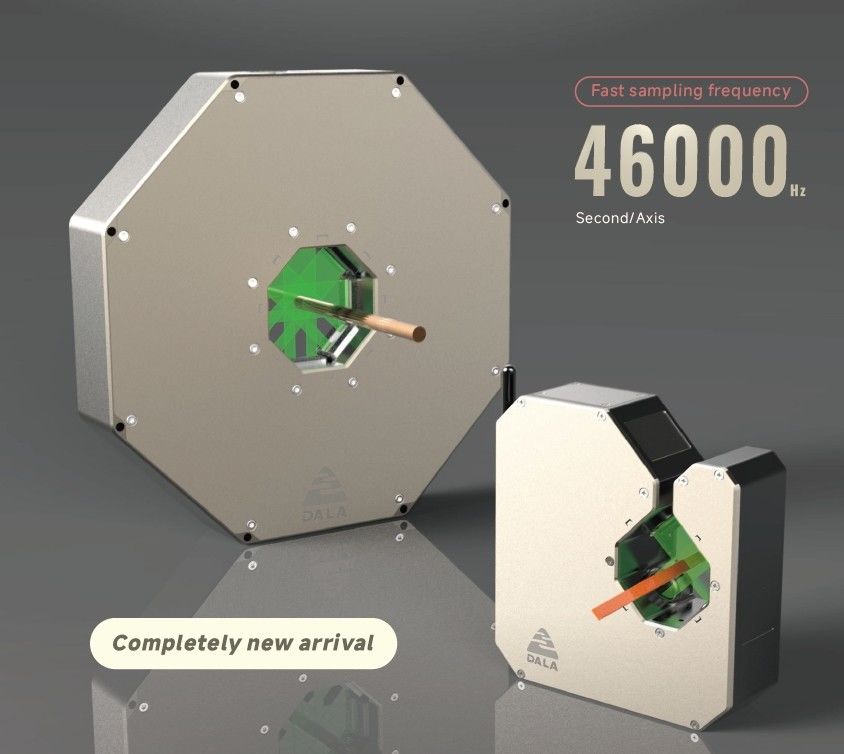

Dettagli del prodotto
Luogo di origine: Cina
Marca: Screate DALA
Numero di modello: Serie TL-3000
Termini di pagamento e di spedizione
Quantità di ordine minimo: negoziabile
Prezzo: Negotiable
Imballaggi particolari: imballaggio standard, a seconda delle richieste del cliente
Tempi di consegna: 7 - 15 giorni lavorativi
Termini di pagamento: T/T, ecc.
Dati di misura: |
diametro, ovallo, larghezza, spessore, grumi e collo |
Applicazione: |
fili rotondi, fili piatti, fili trasparenti, tubi e barre, ecc. |
Misurazione: |
0.03 ~ 120 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
Dati di misura: |
diametro, ovallo, larghezza, spessore, grumi e collo |
Applicazione: |
fili rotondi, fili piatti, fili trasparenti, tubi e barre, ecc. |
Misurazione: |
0.03 ~ 120 mm |
Fonte di potenza di funzionamento: |
24V ± 10% 40VA |
Comunicazione: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,IP Ethernet |
| Modello | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Asse | 2 assi | 2 assi | 4 assi | 2 assi |
| Intervallo di misura | 0.03 ~ 6 mm | 0.2~25 mm | 0.2~25 mm | 0.8~120 mm |
| Ripetibilità | ± 0,03 μm(1) | ± 0,1 μm(2) | ± 0,1 μm(2) | ± 0,3 μm(3) |
| Accuratezza | ± 0,5 μm(4) | ± 2 μm(5) | ± 2 μm(5) | ± 5 μm(6) |
| Frequenza di campionamento | 46 kHz/asse | 46 kHz/asse | 46 kHz/asse | 20 kHz/asse |
| Dimensione ((L*W*H) | 180*198*60 mm | 270*296*60 mm | 380*380*68 mm | 507*492*65 mm |
| Applicazione | fili rotondi, fili piatti, fili trasparenti, tubi e barre, ecc. | |||
| Dati di misura | diametro, ovallo, larghezza, spessore, grumi e collo | |||
| Fornitore di alimentazione | 24V ±5%, massimo 75W | |||
| Visualizzazione | LED | |||
| Interfaccia di comunicazione |
Standard:RS485 MODBUS RTU,CAN,WIFI Opzione:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT,etc. |
|||
| Porta elettrica |
Impostazione predefinita:uscita digitale (relè), ingresso digitale,codificatore di ingresso analogo,porta di ingresso di impulso. Opzione: controllo del feedback PI, uscita analogica(7) |
|||
| Adattabilità ambientale | Lavorare temporaneamente. | 0~50°C | ||
| Lavorare in ambiente. | 20~85%RH ((senza condensazione) | |||
| Brillantezza | luce a incandescenza, lampada fluorescente 3000lx o inferiore | |||
| Resistenza alla vibrazione | 10~55Hz piena ampiezza 1,5 mm in direzione XYZ per 2 ore | |||
| Resistenza agli urti | 10G/6ms | |||
| Grado IP | Protezione IP65 | |||
| Analisi della raccolta dei dati | Sistema software di misurazione DMS1000, display e sistema di controllo DS14 ZT | |||
| Alarmi di tolleranza eccessiva | Sostegno | |||
| Modalità trasparente | Sostegno | |||
Nota:
(1)Impostare il numero medio di volte a 1150 e misurare il valore ±2σ della barra standard rotonda di diametro 10 mm al centro della zona di misura.
(2) Per il diametro dell'oggetto di 10 mm, la precisione di misura è di ± 2 mm quando si muove nel centro di 8*8 mm;
(3) Le opzioni di controllo del feedback IP e di uscita analogica devono essere ordinate al momento dell'ordine del dispositivo.
(4) Spostare la canna rotonda φ1 mm nell'area di misurazione di 2*2 mm e effettuare l'errore di misura;
(5) Spostare la barra tonda φ10 mm nell'area di misura di 8*8 mm e effettuare l'errore di misura;
6) Spostare la barra tonda φ40 mm nell'area di misurazione di 40*40 mm e effettuare l'errore di misura;
(7) Il modulo di comunicazione industriale e il modulo di controllo del feedback dell'IP sono installati prima di essere consegnati in fabbrica, quindi prima di effettuare un ordine, si notifichi la domanda.
